Choisissez une vue éclatée pour trouver vos pièces :



AMORTISSEUR
BAVETTE ARRIERE
CADRE
CARBURATEUR
CARENAGE ARRIERE
CARTER D'HUILE MOTEUR
CARTER DE KICK
CARTER DE TRANSMISSION
CARTER MOTEUR GAUCHE
COMPTEUR
COUVRE GUIDON
CULASSE
CYLINDRE
DISTRIBUTION
ECHAPPEMENT
ECU DELLORTO
EMBIELLAGE
FACE AVANT
FAISCEAU ELECTRIQUE
FILTRE A AIR
FOURCHE
FREINAGE ARRIERE
FREINAGE AVANT
GARDE BOUE AVANT
GUIDON
JANTE ARRIERE
JANTE AVANT
MARCHE PIEDS
OPTIQUE + CLIGNO
POMPE A HUILE
REFROIDISSEMENT
RESERVOIR
RETROVISEURS + COMMODO
SELLE + COFFRE
STATOR
VARIATEUR



AMORTISSEUR❯
N° Référence Désignation Quantité
1 971449U AMORTISSEUR ARRIERE 1
2   VIS M8×32
3   VIS M10×1.25×40
4 971332Y ECROU 10×1.25 1

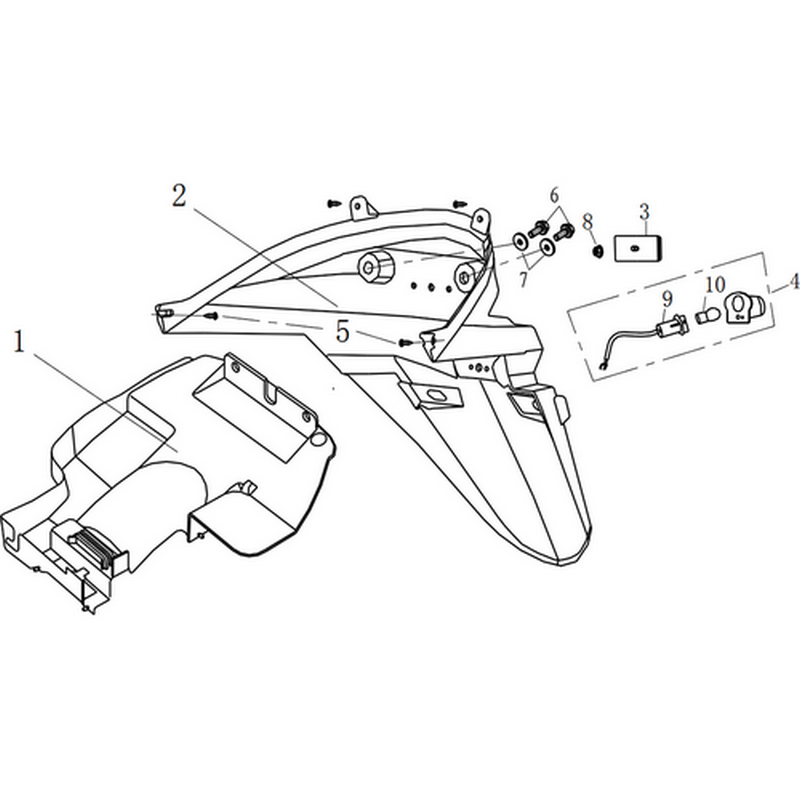

BAVETTE ARRIERE❯
N° Référence Désignation Quantité
1 970444 PASSAGE ROUE ARRIERE 1
2 970442H BAVETTE ARRIERE 1
3   CATADIOPTRE
4 970444A FEU DE PLAQUE ARRIERE 1
5
6
7
8
9
10   AMPOULE (12V 5W)



Guidon❯
N° Référence Désignation Quantité
1 970440 GUIDON 1
2 970440A VIS M10×1.25×45 1
3 971216M ENTRETOISE 1
4 971332Y ECROU M10×1.25 1
5 970440B REVETEMENT GAUCHE 1
6 970440C REVETEMENT DROIT 1
7 970440D POIGNEE DE GAZ 1
8 971450X CABLE DE GAZ 1
9 208257D CONTACTEUR DE STOP 1
10 971226C LEVIER DE FREIN ARR COMPLET AVEC SUPPORT 1
10 971332W LEVIER DE FREIN GAUCHE NU 1
11 970440f CABLE DE FREIN ARRIERE 1
